Исторические этапы развития экскаваторов от первой "землекопалки" до современных гидравлических экскаваторов.


Первые экскаваторы в истории техники

Экскаваторы применялись еще в Древнем Египте и Древнем Риме как средство механизации работ по углублению русел рек и каналов.

Начало истории землеройной спецтехники, а именно экскаваторов, можно найти в начале 15-ого  века, в то время в венецианской газете «Кодекса Джованни Фонтана» 1420 года появилась история о ковшедолбежной землечерпалке, применяющейся для увеличения  каналов, расширения морских гаваней. Но на самом деле задумка создания землеройных машин принадлежит никому иному, как  Леонардо да Винчи, который уже в начале 16 в. конструировал схемы экскаваторов-драглайнов. К 1500 году относится набросок чертежа грейфера для землечерпалки. Через некотрое время Леонардо руководил прокладкой каналов в засушливой Миланской долине. На земляных работах он применил землечерпалку собственной конструкции.

В записных книжках ученого наряду с чертежами летательного аппарата есть зарисовки землечерпалки с ковшом-драглайном, а также сооружения, напоминающего конструкцию экскаватора. Драглайн, предложенный Леонардо да Винчи, в основных чертах напоминает ковш современного экскаватора. Вот его описание: "Ковш, заостренный, как лемех, спереди и сзади, имеет сито. Это позволит зачерпнуть много грунта и даст стечь воде. Ковш будет подвешен на канатах, которые наматываются на ворот, расположенный на понтоне. Дно ковша может также откидываться, что облегчит его разгрузку”. Сейчас, правда, не выпускаются ковши-драглайны с откидным днищем, но этот принцип успешно применяется в ковшах для прямой лопаты.

Первый экскаватора


В 1597 году для очистки каналов в Венеции была изобретена и построена плавающая землечерпалка. Изобретателем ее был венецианский механик Буанаюто Лорини, который описал устройство техники в труде "Делле Фортификационе”. Затем в 1718 г. проект землеройного механизма с двумя ковшами представили Французской Академии наук механики де ла Бальм и Белидор. Экскаватор работал в портах Тулона и Бреста. Затем в 1795 году известный американский изобретатель, создавший первый практически пригодный пароход, Роберт Фултон сконструировал и первый четырехколесный грейдер-элеватор. Однако испытана машина была только через 70 лет на строительстве дорог в Америке. Но в 1796 году на дноуглубительных работах в английском порту Сандерленд была применена ковшовая драга с приводом от паровой машины. Построена она при участии изобретателя паровой машины Джеймса Уатта. За один рабочий ход ковши доставали со дна гавани до полутора тонн грунта, что примерно в 4 раза превышало производительность ручной драги.



Большой вклад в развитие технологии экскаваторостроения привнесли французы: в 1860 году инженер М. Кувре создал сухопутный цепной многоковшовый экскаватор с двигателем 15 лошадиных сил. Он был испытан на строительстве дороги Седан — Тионвиль, а позднее работал на сооружении Суэцкого канала. А уже 1862 году на улицах Парижа появился первый паровой каток с обеими ведущими осями. Изобретателем машины был механик Балейсон. Однако паровые катки большого распространения не получили. Ведь для поддержания необходимого давления в его котле требовалось сжигать 60— 80 килограммов топлива в час.

Русские изобретатели предложили немало интересных устройств, способствовавших облегчению тяжелого труда на строительстве каналов, дорог, мостов и других сооружений. Так, в конце 20-х годов 19 века в Петербурге появился ржевский мещанин Немилов. Он уже построил немало мельниц, плотин и мостов, применяя при этом хитроумные машины собственной конструкции и изготовления. Вот и теперь он сдал на заключение генералу Бетанкуру чертежи: "Машины для уравнения земли у подошвы реки”, "Машины для выстилки плитою из гранитного камня подошвы между столбов” и "Копра особого устроения, каковые еще нигде не виданы”. Трижды пришлось Немилову продлить в столице свой паспорт, ответа он так и не дождался и вернулся на родину ни с чем. А ведь эти проекты, если б были одобрены и приняты, могли сыграть заметную роль в развитии строительных машин.





В те же годы в Петербурге на чердаке одного из домов Гороховой улицы у Каменного моста жил "страстный механик” Казаманов. Не имея ни средств, ни материалов, ни инструментов, он умудрялся все же сооружать модели своих изобретений, среди которых были и своеобразный копер для вбивания свай, и машина "для подъема тяжестей с большею легкостью и удобностию на возвышенность”. Технические новинки, созданные этими и другими безвестными изобретателями-самоучками, не нашли ни должного понимания, ни должного распространения. Может быть, чуть больше повезло русским землечерпалкам. Первая плавучая землечерпалка была создана в Петербургском институте путей сообщения в 1809 году. Ее мощность составляла 15 лошадиных сил. Такое устройство могло заменить труд многих людей. Предназначалась эта машина для очистки водоемов. В 1811—1812 годах землечерпалку построили на Ижорском заводе. Начиная с 1813 и по 1819 год машина работала на очистке Кронштадтского порта.


Позднее в России и за границей были предложены усовершенствованные конструкции землечерпалок. Но это был, пожалуй, один из первых многоковшовых экскаваторов.

В 1847 году русский изобретатель Кушелевский сделал еще один шаг в этой области. Он предложил идею землечерпательной машины, которая могла работать как на воде, так и на суше. Эта машина соединяла в себе достоинства речной землечерпалки и сухопутного экскаватора.

В 1854 году в Петербурге были изданы материалы, подготовленные комиссией, изучавшей природные богатства и хозяйство Пермской губернии. В них опубликованы интересные сведения о первом русском паровом экскаваторе, который авторы документа и назвали "земляным механизмом”. Кем он был построен, членам комиссии не удалось установить. Было известно только, что был этот неизвестный механик родом из Нижнего Тагила, но описанная машина выполняла, по существу, то, что делает экскаватор: она могла перемещаться и "посредством особых устройств”, говорилось в описании машины, копала руду и производила ее уборку от забоя, подготавливая фронт работ для дальнейшей выемки руды. Так, почти 130 лет назад в России в руднике горы Высокой на Урале был применен способ открытой разработки полезных ископаемых с помощью экскаватора.





В начале 20 века, с развитием электроэнергетической отрасли семимильными шагами развивались и конструкции экскаваторов. В 1905 году были выпущены первые паровые полноповоротные (с поворачивающейся кабиной) экскаваторы немецкой фирмой "Оренштейн & Коппель”. Ковши этих машин вмещали до 4 кубометров земли. В 1910 году появились первые электрические экскаваторы, а американская фирма "Бюсайрус” выпустила в свет полноповоротный экскаватор на гусеничном ходу. Начиная с 1912 года начал работать первый экскаватор с двигателем внутреннего сгорания на гусеничном ходу.

Производство одноковшовых экскаваторов в России было начато в 1901 на Путиловском (ныне Тверской экскаваторный) заводе.

Активное строительство железных дорог в США в тридцатых годах девятнадцатого века и нехватка при этом строительных рабочих привели к созданию в 1832-1836гг американцем Отисом первого парового одноковшового экскаватора (Рис. 1).

Экскаватор был неполноповоротным, имел железнодорожную ходовую часть, был оснащен ковшом 1,14 куб.м, паровым двигателем мощностью 15 л.с., обеспечивал среднюю производительность 45-50 куб.м/час и заменял примерно 50 рабочих. Уже через несколько лет экскаваторы Отиса заменяли 180 рабочих. Первоначально экскаваторы использовались преимущественно на строительстве железных дорог. Один из первых экскаваторов был продан в Англию в 1842 г, а в 1843 г четыре из семи построенных Отисом экскаваторов были проданы в Россию для использования при строительстве Николаевской железной дороги. Однако строительные подрядчики не восприняли эти американские машины и в 1848 г продали на Урал.

В Нижнем Тагиле экскаваторы, впервые в мировой практике, были использованы на вскрышных работах при добыче руды.

Во второй половине девятнадцатого века масштабное строительство железных дорог и каналов потребовало перемещения все больших масс земли, которое уже не могло быть осуществлено с помощью ручного труда землекопов. Это привело к активному развитию разнообразных землеройных машин.

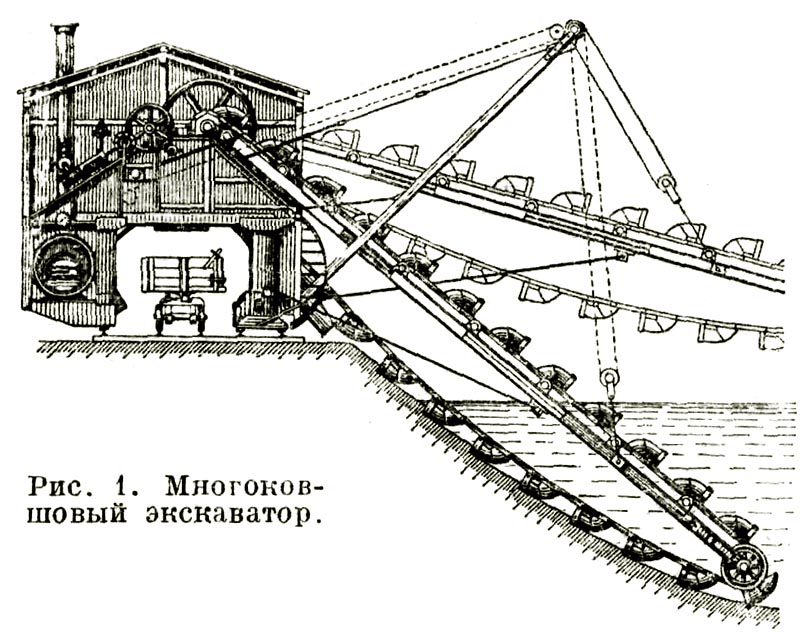

В Германии применялись «строительные локомобили» (Рис. 2), оснащенные одноканатными грейферами.

До конца века основные объемы земляных работ на строительстве железных дорог в России выполнялись вручную (лопаты, тачки, грабарки), поскольку дешевая рабочая сила существовала в избытке. Когда при строительстве западносибирского участка Транссибирской магистрали возникли затруднения с рабочей силой, были закуплены в Америке «землекопные машины». В такие машины впрягались 12-16 лошадей. Для выемки и перемещения грунта использовались, также, конные волокуши с металлическим ковшом, которые назывались «скреппелами» или «землеройками».

Первый русский одноковшовый неполноповоротный железнодорожный экскаватор со сменным ковшом (2,3 куб.м. для легких грузов и 1,5 куб.м. для тяжелых грузов) был построен на Путиловском заводе в 1902 году. Производительность его была 100-290 куб.м./час, вес 65-75 т. До 1917 года было построено 35 таких машин. В начале XX века экскаваторы использовались в России довольно интенсивно. Например, при возведении сухого дока в Кронштадте в 1909-1910 годах работы велись в две смены по 10 часов каждая. Машины этого типа (Рис. 3) изготавливались до 30-х годов XX века.
В отдельных случаях применялись плавучие экскаваторы. Плавучие экскаваторы выполнялись, как правило, неполноповоротными с прямой лопатой.

Во второй половине XIX - начале XX веков началось строительство гигантских каналов, при котором требовалось перемещать огромные массы грунта.

Суэцкий канал (длина 160 км, начало строительства - 1859 г) сооружался около 10 лет (в основном, вручную). Общая численность рабочих, занятых на постройке, достигала 40 тысяч человек. За время строительства было перемещено примерно 75 млн. кубометров грунта.

При сооружении Панамского канала (1880-1913гг) было перемещено 160 млн. кубометров грунта. На втором этапе строительства (1903-1913гг) применялись более ста одноковшовых (преимущественно железнодорожных) и около 20-ти многоковшовых экскаваторов.

После первой Мировой войны, одновременно с общим развитием техники, активизировалось и развитие экскаваторов. Двигатели внутреннего сгорания и электропривод, применение гусеничного (и шагающего) хода позволили существенно увеличить мощности и мобильность экскаваторов. Экскаваторы стали полноповоротными, увеличилась номенклатура их рабочего оборудования (прямая и обратная лопата, драгляйн, струг и пр.) и сфера их применения (вскрышные, тоннельные работы и пр.). В США и в России совершенствовались одноковшовые экскаваторы. В Германии начали строить все более мощные многоковшовые экскаваторы. Появились многочисленные специальные машины (канавокопатели и др.).

В СССР производство экскаваторов было организовано в 1931. Выпущены первые 15 машин. С 1947 Уральский завод тяжёлого машиностроения (УЗТМ) впервые в мире организовал серийный выпуск карьерных экскаваторов с ковшами ёмкостью 3-5 м3. В 1958 на УЗТМ был изготовлен шагающий экскаватор-драглайн с ковшом 25 м3 и стрелой 100 м, а на Новокраматорском машиностроительном заводе (НКМЗ) в 1965 - экскаватор-лопата с ковшом 35 м3 для крепких грунтов. В 1975 УЗТМ закончил изготовление шагающего драглайна с ковшом ёмкостью 100 м3 и стрелой 100 м. УЗТМ осваивает наиболее мощную карьерную лопату, с ковшом 20 м3, для крепких грунтов (1976).





Уже в начале 50-х годов XX века использовались гигантские экскаваторы с ковшами объемом до 30 куб.м. (ЭГЛ-15 Ново-Краматорского завода, американские экскаваторы Марион, Бюсайрус и др.).

Во второй половине XX века традиционные типы экскаваторов совершенствовались в основном за счет применения новых машиностроительных технологий и оборудования (гидропривод и пр.).


Ручной труд на земляных работах сохранился только в тех случаях, когда имеется избыток бесплатной рабочей силы либо при малом объеме и стесненных условиях работ, не позволяющих применить необходимую землеройную технику.

Современные экскаваторы, бульдозеры и другие землеройные машины передвигаются по земле на колесах или гусеницах, по рельсам или с помощью специальных опор могут "шагать", есть и плавающие землечерпалки. Однако едва ли не самым распространенным способом передвижения тяжелых машин стал гусеничный ход. Машины на таком ходу могут надежно перемещаться по неровной поверхности, работая на стройке, в котловане или в карьере, добывая полезные ископаемые. Проблема надежного передвижения землеройных машин всегда занимала их создателей. Еще в начале прошлого века в различных странах пытались заменить колесный ход на какой-либо другой. В России в 1879 году русский крестьянин Федор Блинов получил, как тогда говорили, привилегию на "Вагон с бесконечными рельсами для перевозки грузов по проселочным дорогам". К тому времени уже были построены железные дороги, уже были известны рельсы. И изобретателю пришла идея использовать замкнутые и перебегающие по каткам "рельсы в качестве ходового устройства. Изучение чертежей и описания этого изобретения показало, что "вагон" Блинова не что иное, как гусеничный трактор. Такие машины начали строить за границей лишь в XX веке.

Освоение гусеничных тракторов позволило уже в начале 20 века использовать их как базу для землеройных машин, которые стали широко применяться при строительстве дорог, водных путей, в горнодобывающей промышленности.

Первые экскаваторы на гусеничном ходу мало походили на современные машины. Еще в начале века они изготовлялись наполовину из деревянных деталей. Деревянной была стрела, из деревянных пластин (траков) состояли гусеницы. Траки, правда, сначала обивали металлическими листами, а позднее гусеницы полностью стали металлическими.Такой экскаватор в 1912 году был использован в США на строительстве канала Кэлуметсэг.

Экскаваторами называются землеройные машины, предназначенные для копания и перемещения грунта. Все экскаваторы в зависимости от использования рабочего времени для собственно копания грунта делят на две большие группы: непрерывного действия - многоковшовые и периодического (цикличного) действия - одноковшовые.

Многоковшовые экскаваторы обе операции - копание грунта и его перемещение выполняют одновременно; одноковшовые эти операции выполняют последовательно, прерывая копание на время перемещения грунта. Таким образом, рабочее время машины, в течение которого выбирают грунт, и производительность многоковшовых экскаваторов выше, чем одноковшовых. Несмотря на это, одноковшовые экскаваторы распространены шире вследствие их универсальности, т. е. возможности применять их как на земляных, так и на погрузочно-разгрузочных работах в самых тяжелых, в том числе скальных (с предварительным взрыванием), грунтах. Применение многоковшовых экскаваторов ограничено: в основном их используют при рытье траншей и добыче нерудных материалов в карьерах с однородными грунтами без каменных включений.



По способу перемещения экскаваторы бывают сухопутные и плавучие.

По конструкции ходового устройства сухопутные экскаваторы подразделяют на гусеничные, колесные и шагающие (последнее применяют только в одноковшовых экскаваторах).

По типу применяемого основного (первичного) двигателя экскаваторы бывают дизельными или электрическими. Выбор двигателя определяется условиями, в которых будет работать экскаватор. Так, дизели используют на экскаваторах там, где машину нужно сравнительно часто перевозить с места на место, например на строительстве нефте- и газопроводов, железных и шоссейных дорог, гражданском строительстве и т. п.

На экскаваторах, постоянно работающих в одном месте, например в карьерах по добыче нерудных материалов, выгодно применять электродвигатели, которые проще и дешевле в эксплуатации.

Одноковшовые экскаваторы по назначению делят на три основные группы: строительные универсальные, предназначенные для земляных и погруэочно-разгрузочных работ в строительстве; карьерные - для работы в карьерах на разработке рудных и угольных месторождений, а также скальных пород; вскрышные - для разработки полезных ископаемых (угля, руды) открытым способом. К последней группе относятся также и мощные шагающие экскаваторы - драглайны, используемые на горных работах для перекидки верхних слоев пород в выработанное пространство, а также на строительстве крупных гидротехнических сооружений.

Кроме этих основных групп выпускают еще специальные экскаваторы, предназначенные для использования в определенных специфических условиях: подземные - для подземной разработки полезных ископаемых при большой мощности пласта, туннельные - для погрузки взорванной породы при проходке туннелей, торфяные - для добычи торфа и др.

По виду рабочего оборудования экскаваторы подразделяются на одноковшовые с жесткой шарнирно-скользящей связью ковша со стрелой (прямая лопата), с жесткой шарнирной связью ковша со стрелой (обратная лопата), с гибкой связью ковша со стрелой (драглайн, грейфер и др.) и с телескопическим рабочим оборудованием.

Наиболее распространено оборудование прямой лопаты. Им оснащаются экскаваторы любой мощности с ковшами емкостью до 15,3 м3. Экскаваторы с оборудованием прямой лопаты и с разгрузкой в транспортные средства или отвал целесообразно применять при разработке месторождений полезных ископаемых и для рытья котлованов. Преимущественно в крепких, каменистых и скальных породах и грунтах, а также в устойчивых грунтах средней крепости.


Оборудование обратной лопаты используется для рытья узких траншей (шириной 0,7- 1,5 м и глубиной до 8 м), особенно с вертикальными стенками для прокладки сетей канализации, нефтепроводов, устройства фундаментов в крепких и каменистых грунтах, а также сооружения небольших котлованов.



Рабочее оборудование экскаватора-драглайна (англ. dragline) состоит из стрелы и ковша, подвешенного к стреле при помощи подъемного и тягового канатов. Выемку грунта драглайн производит, как правило, ниже уровня установки экскаватора. Применяются ковши различной емкости - в скальных предварительно разрыхленных породах допускается работа драглайна при емкости ковша свыше 10 м. Продолжительность цикла обычно на 10-20% больше, чем при работе экскаватора с оборудованием прямой лопаты. С оборудованием драглайна работает до 40% одноковшовых экскаваторов. Драглайны, имеющие т. н. шагающий ход, получили название шагающих драглайнов.


Планировании поверхностей со значительными углами наклона с помощью следящей системы малоэффективно из-за ограниченности рабочей зоны экскаватора. Более эффективно на указанных работах могут быть использованы экскаваторы с телескопическим рабочим оборудованием, обеспечивающие прямолинейную траекторию движения рабочего органа посредством втягивания телескопической стрелы. Возможность поворота ковша вокруг продольной оси стрелы (рукояти) у этих машин позволяет осуществлять срезку и зачистку наклонных поверхностей. Эти машины имеют малую габаритную высоту рабочего оборудования, что позволяет работать в закрытых помещениях и труднодоступных местах.Оборудование грейфера применяется для погрузочных работ, рытья котлованов с отвесными стенками, для работ под водой.

Оборудование струга приспособлено для планировочных работ, удаления дорожной одежды и т.п. Отдельные модели экскаваторов, предназначенные в основном для строительства (с ковшами емкостью до 5 м3), снабжают различным сменным оборудованием не только для земляных, но и для монтажных, подъемно-транспортных, погрузочно-разгрузочных, свайных и буровых работ, валки леса и корчевки пней и т.п. Такие экскаваторы обычно называются универсальными, т.к. они применимы во многих видах земляных и строительных работ. Если число единиц сменного оборудования не превышает трех (например, лопата, драглайн, кран), экскаватор называется полууниверсальными.

Получают широкое распространение экскаваторы с гидроприводом, т. н. гидроэкскаваторы, у которых все виды рабочих органов шарнирно связаны с поворотной платформой и перемещаются с помощью гидроцилиндров, приводимых в движение насосами высокого давления (10- 40 МПа). В этом случае для передачи вращения (привод поворота, хода) обычно применяют гидравлические двигатели. Этот вид одноковшовых экскаваторов изготовляется с ковшами малой (до 1,8 м.), средней (2-3 м.) и большой (3,2-6 м.) емкости. На сегодняшний день в России получают распространение большие гидроэкскаваторы с объемом ковша свыше 12 м. Основным рабочим оборудованием таких экскаваторов является обратная лопата.

В зависимости от назначения одноковшовые экскаваторы подразделяют на строительные, карьерные, строительно-карьерные и вскрышные, кроме того, выделяют тоннельные экскаваторы, плавучие и др. Строительные экскаваторы - самый распространенный тип одноковшовых экскаваторов (около 60% мирового парка); насчитывают около 200 моделей, выпускаемых более чем 80 отечественными и зарубежными заводами. Различают: универсальные малой мощности (емкость ковша 0,05-1,8 м., грузоподъемность крана 0,7-45 т, масса 1,5-65 т); средней мощности - полууниверсальные (емкость ковша 2-3 м., грузоподъемность крана 60-80 т, масса 72-105 т); большой мощности - полууниверсальные (емкость ковша 3,25-6 м, грузоподъемность крана 100-150 т, масса 115-210 т). Удельная масса на 1 м емкости ковша для крепких грунтов составляет 33-36 т.


Механическая лопата.


Усилие черпания прямой механической лопаты складывается из направленной вверх силы тяги, прилагаемой к ковшу подъемной цепью или подъемным проволочным канатом, и осевого усилия напора, прилагаемого к рукояти, на которой закреплен ковш. По своему назначению (и вместимости ковша) механические лопаты подразделяются на универсальные (0,2–2 м3), карьерные и добычные (2–5 м3) и вскрышные (8–90 м3). Все эти экскаваторы выполняются на гусеничном ходу. На основании устанавливается поворотная платформа, несущая стрелу. Нижний конец стрелы опирается (через шарниры) на эту платформу, а верхний удерживается в рабочем положении канатным подвесом, опорой которого служат треугольные рамы, тоже закрепленные на платформе. Стрела может быть рассчитана на работу с ковшом прямой или обратной лопаты, ковшом драглайна, грейферным ковшом или работу с грузоподъемным крюком.


Универсальный одноковшовый экскаватор.

Экскаватор такого типа легко перестраивается на любой вид работ путем замены переднего рабочего оборудования. Все основные параметры таких экскаваторов (вылет стрелы, размеры гусеничных опор, габариты, мощность привода, линейные скорости, вместимость ковша, грузоподъемность, вид двигателя) стандартизованы. Как правило, они выпускаются с бензиновыми или дизельными двигателями, но может быть предусмотрен и электропривод.

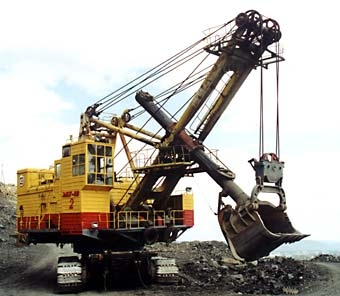

Карьерные и добычные одноковшовые экскаваторы.

Такие машины рассчитаны на самые тяжелые условия эксплуатации. Они проектируются как механические лопаты, допускающие переоборудование в драглайн. Поскольку они предназначаются для карьеров, шахт, крупных строительств, где имеется подвод электроэнергии, их оборудуют системой электропривода, основанной на управлении по напряжению всеми или некоторыми функциями – черпанием, поворотом стрелы, напором и перемещением. Основой такой системы служит двигатель-генераторный агрегат, в котором электродвигатель переменного тока механически связан с отдельными электрогенераторами, питающими приводы разных групп оборудования. Частоты вращения и вращающие моменты приводов регулируются изменением тока возбуждения электрогенераторов и электродвигателей.




Вскрышные механические лопаты.

Для таких экскаваторов характерны большие радиусы черпания и разгрузки (более 100 м) и большая вместимость ковша (90 м3 и более). От малых универсальных и карьерных экскаваторов, перемещающихся на двух жестко закрепленных гусеничных тележках, они отличаются конструкцией гусеничного хода. Каждый из четырех углов их основания опирается на двухленточную гусеничную тележку. Горизонтальность основания автоматически поддерживается гидравлическими домкратами, цилиндры которых закреплены на основании экскаватора, а поршни – на гусеничных тележках.

Шире других используются существуют два варианта конструкции переднего оборудования. В одном из них основными узлами являются одноканатная двухбарабанная лебедка, рукоять круглого сечения и канатный напорный механизм, закрепленный на поворотной платформе. Подъемный механизм сбалансирован, так что при опускании ковша поднимается противовес, а опусканием противовеса облегчается поднятие ковша при срезании грунта. В другом варианте используется трехканатная лебедка без противовеса. Стреле, рукояти и напорному механизму придается особая конструкция с промежуточным шарниром, обеспечивающая независимость подвеса. Напорный механизм, закрепленный на треугольной или портальной ферме, воздействует на двухзвенную рукоять, которая поддерживается и направляется подвижным жестким звеном.



Драглайн.

В отличие от прямой механической лопаты, которая разрабатывает забой, расположенный выше горизонта установки самого экскаватора, экскаватор-драглайн (как и обратная лопата) разрабатывает грунт ниже уровня стояния машины. Его ковш подвешен на подъемном канате, а черпание осуществляется подтягиванием «на себя» вторым, тяговым канатом. Ковш врезается в грунт под тяжестью собственного веса. Такое устройство позволяет разрабатывать даже крепкую скальную породу, разрыхленную взрывом.

Благодаря своим большим рабочим размерам (глубине черпания, радиусу и высоте разгрузки) драглайн особенно подходит для строительства каналов и дамб, подводного черпания, разработки россыпных месторождений и месторождений, требующих раздельной выемки покрывающей породы и промышленной руды.



Производительность драглайна зависит от глубины черпания и высоты подъема, а также от рабочего угла поворота стрелы. Экскаватор с вместимостью ковша 20 м3 снимал покрывающую породу с угольного пласта с производительностью ок. 640 000 м3 в месяц (720 рабочих часов). В ходе 14-дневных испытаний драглайн с вместимостью ковша 9 м3, разгружавший материал в хоппер, показал производительность погрузки, равную 400 м3 за 1 ч.

Основание драглайна служит для закрепления поворотной платформы. На платформе установлены стрела и барабаны лебедок для подъемного и тягового канатов. Барабаны через муфты и зубчатые передачи связаны с отдельными дизелями или электродвигателями. Подъемный канат огибает шкив на конце стрелы, а тяговый пропассован через направляющее устройство у основания стрелы. Для опускания ковша и стравливания подъемного каната машинист выключает сцепление барабанов, и ковш опускается под собственным весом. Скорость опускания регулируется тормозами. Для поворота стрелы даже на дизельных экскаваторах предусматривается система управления с двигатель-генераторным агрегатом. На экскаваторах же с электроприводом такая система управления применяется для всех функций.

Большие драглайны выпускаются на шагающем ходу, который состоит из центральной опорной плиты, боковых лыж и кулачкового или рычажного механизма, приводящего их в движение. Когда экскаватор опирается на плиту, лыжи приподняты и могут перемещаться. После их опускания экскаватор вместе с центральной плитой приподнимается, опирается на лыжи и перемещается. Шаг перемещения составляет ок. 2 м. Поскольку лыжи закреплены на поворотной платформе, ее поворотом можно изменить направление перемещения, так что машина может перемещаться даже в боковом направлении. Благодаря высокой маневренности и проходимости шаговый ход вытесняет гусеничные и другие ходовые устройства.

Башенный драглайн (канатно-скреперная установка).

Это экскаватор-драглайн, стрела которого заменена натянутым между двумя башнями канатом, несущим ковш. Такой драглайн может иметь эффективный «вылет стрелы» (расстояние между башнями) до 500 м. Применяются башенные драглайны двух типов: с волочением ковша по земле от точки черпания до точки разгрузки и с перемещением его над землей. Башни могут быть установлены на гусеничном ходу. По натяжному канату ходит кабельная тележка, к которой прикреплен ковш. Когда натяжному канату дается слабина, ковш под собственным весом движется от высокой башни к низкой. На больших пролетах ковш снабжается хвостовым канатом. При приспущенном натяжном канате посредством тягового каната осуществляется черпание. По заполнении ковша натяжной канат натягивается, и ковш приподнимается для перемещения по поверхности земли. Когда ковш приходит в зону разгрузки, натяжной канат натягивают так, чтобы можно было поднять ковш на нужную высоту. Ковш разгружается через дно, для чего ему часто придают серповидную форму. Такие драглайны применяются преимущественно на строительстве дамб обвалования. Канатно-скреперные установки второго типа широко используются на заводах по производству щебня и гравия; ковш в них обычно без открывающегося дна, и управление разгрузкой осуществляется посредством тягового каната.
